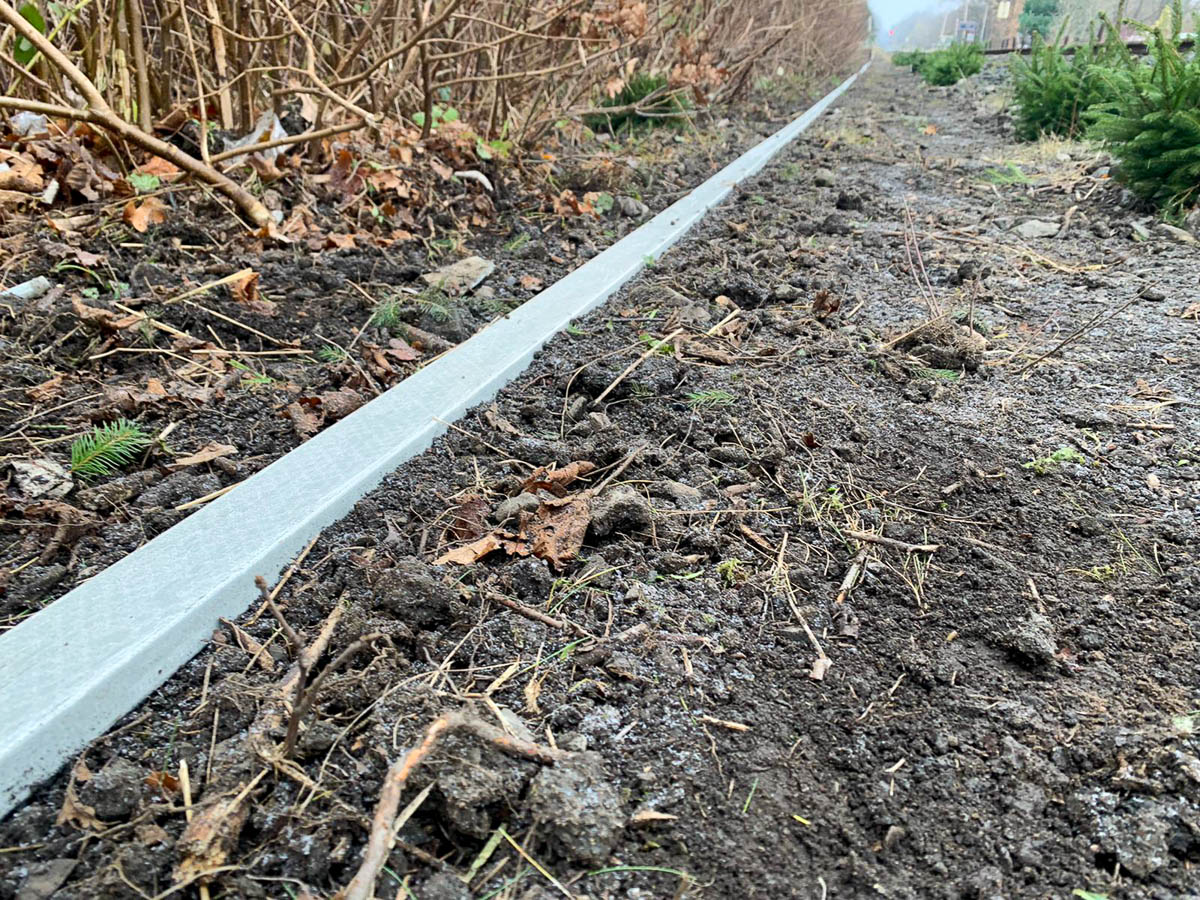

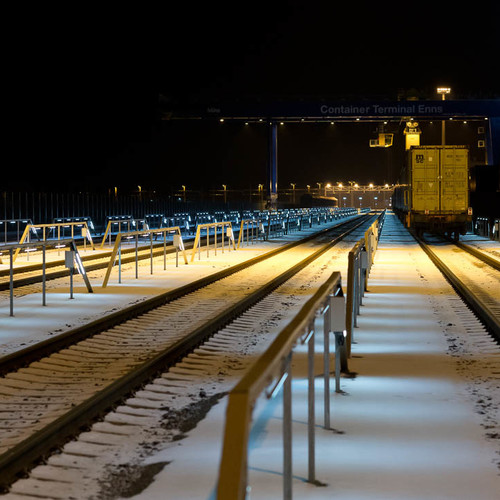

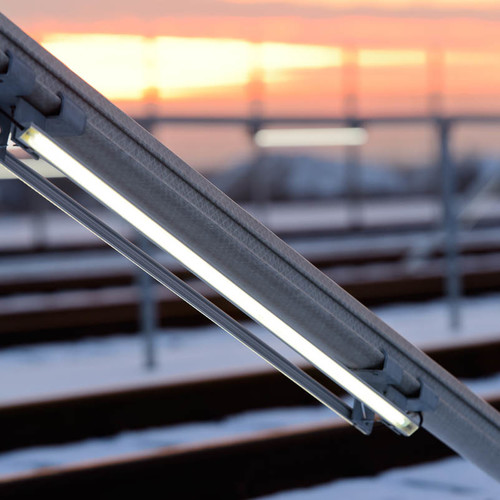

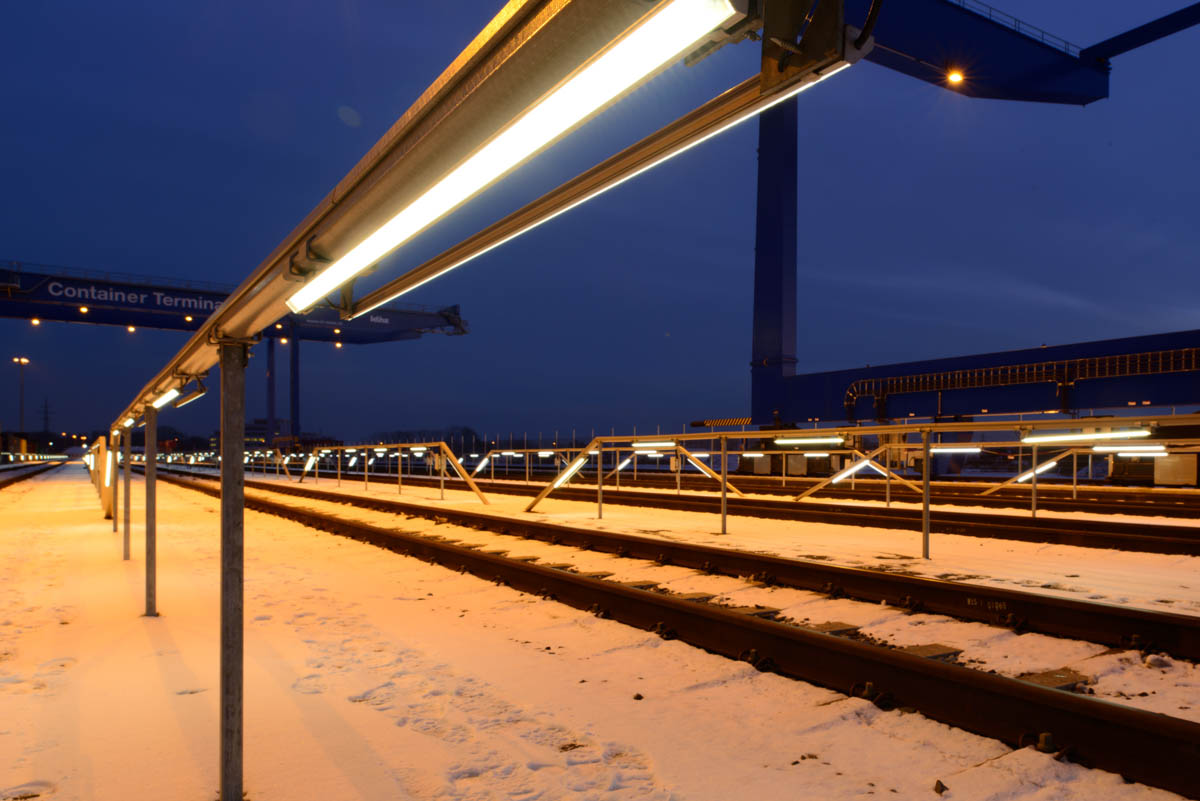

Aufgeständerter und erdverlegter GFK-Kabelkanal

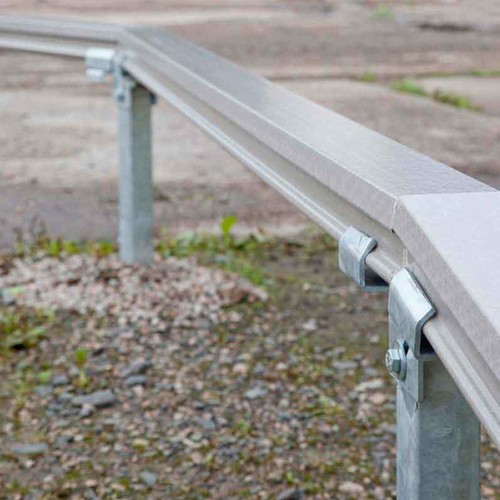

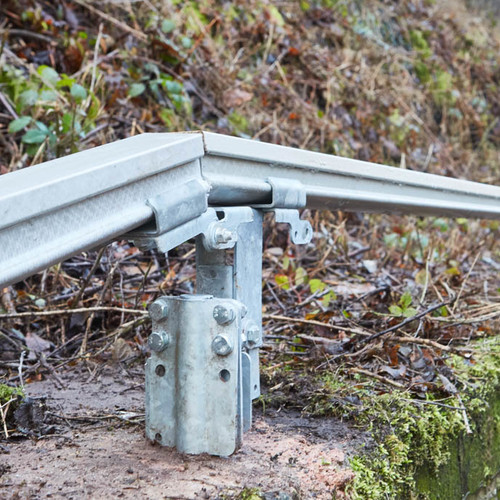

Die Montage des ARCOSYSTEM® Grösse 0 ist sowohl im aufgeständerten wie im erdverlegten Zustand äusserst wirtschaftlich. Zum Installieren werden nur wenige Teile benötigt und somit kann eine hohe Wirtschaftlichkeit im Verlegen erreicht werden. Der Stützabstand zwischen den Befestigungsköpfen beträgt 3 Meter.

Die DB Netz AG hat 2009 ein Lastenheft für ein EIN-LWL-Kabelführungssystem aus Kunststoff erstellt. Da das System sowohl aufgeständert wie auch erdverlegt werden soll, machte es Sinn mit dem bereits bekannten Werkstoff glasfaserverstärkter Kunststoff (GFK) zu arbeiten.

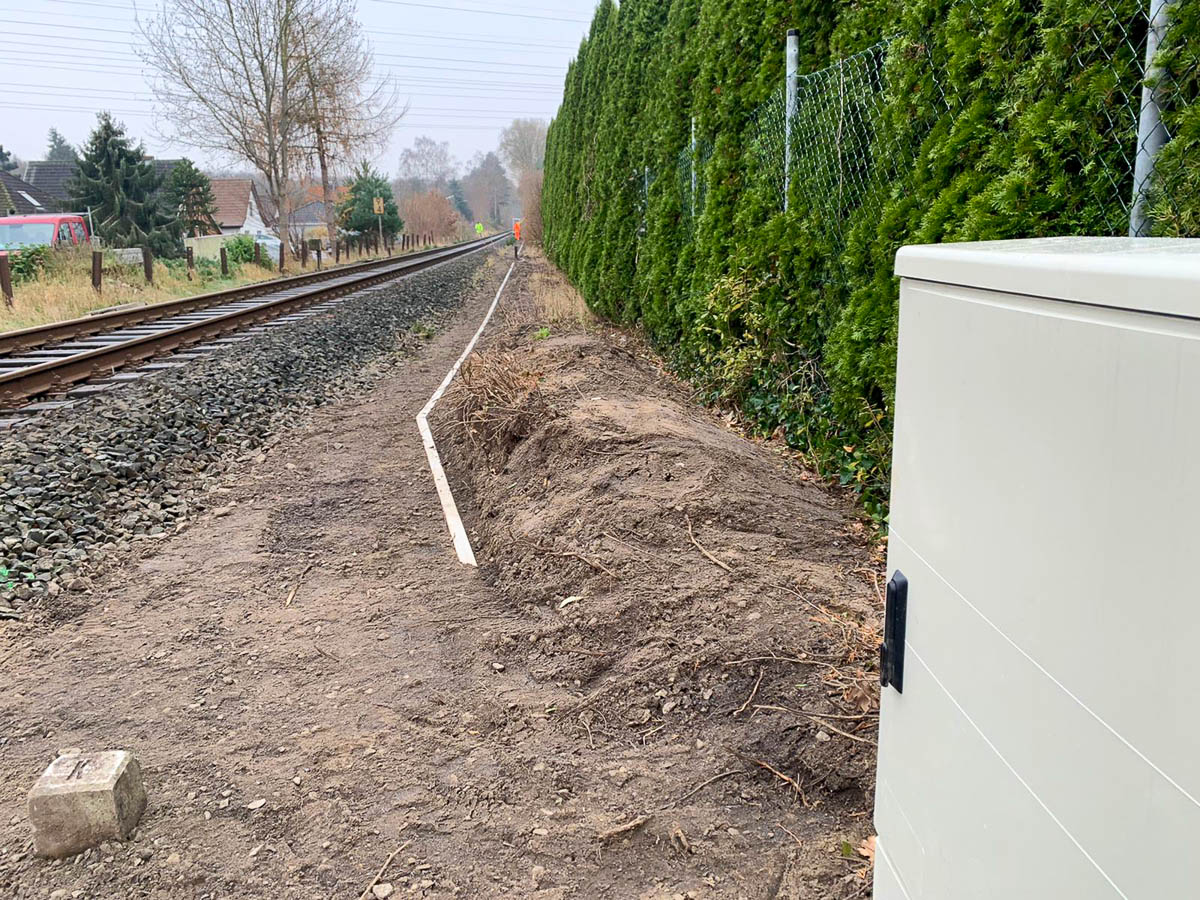

In schwierigen und unwegsamen Geländeverhältnissen, bzw. bei eingeschränkten Platz- und Eigentumsverhältnissen entlang der Eisenbahnstrecke der DB AG ist es nicht immer technisch, betrieblich oder wirtschaftlich möglich, konventionelle erdverlegte Beton- oder Kabelführungssysteme zu installieren. In diesen Fällen soll das ARCOSYSTEM® Grösse 0 aus GFK eine Alternative sein und zum Einsatz kommen. ARCOSYSTEM® Grösse 0 soll Platz für 1-2 LWL-Datenkabel haben.

Die im Lastenheft vorgegebene Stützweite für das aufgeständerte System beträgt ≥ 2 Meter. Unser System wurde auf 3 Meter Stützweite ausgelegt. Dazu wurden eine entsprechende Statik und Prüfstatik gemacht. Eine praktische Prüfung wurde zusammen mit der DB Netz AG und dem Montagebetrieb Fa. Andreas Mühlbauer GmbH in Saalfeld anhand des Lastenheftes durchgeführt. Das EINLW GFK-Kabelführungssystem besteht aus wenigen Teilen, ist stabil und montagefreundlich. Eine erste Teststrecke wurde im Frühjahr 2011 für die Orlabahn über eine Länge von 8 Kilometern installiert.

• 3 Meter Stützabstand

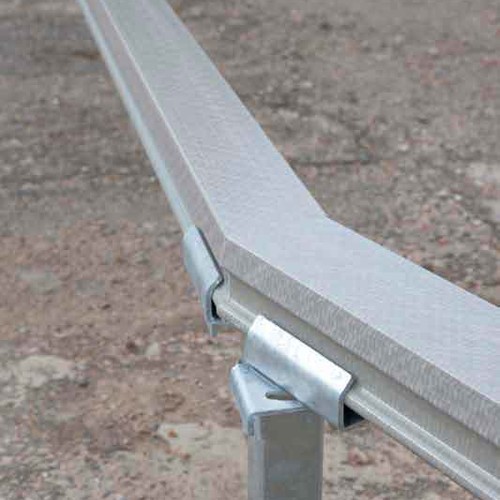

• einrastbarer Deckel
• montagefreundlich
• Querschnitt 53 x 56 mm
• GFK-Kabelführungssystem mit Glasgewebeverstärkung, Mannlast mittig 140 kg bei 3 Meter Stützabstand
• schwimmende Lagerung
• wenige Teile

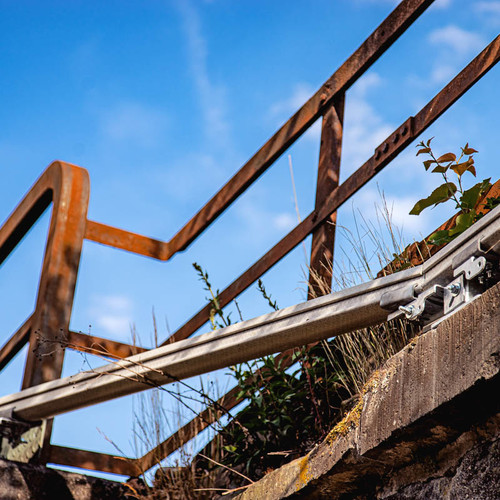

• erdverlegt, aufgeständert, an Brücken, an Wänden, am Boden

Vorserienfreigabe DB Netze
TM 2010-342 I.NVT 2 zu Ril 416 859 860

Brandverhalten
K 1/3 mm nach DIN 53438 Teil 2 V0 nach UL 94
S4, SR1, ST2 nach DIN 5510-2 Halogenfrei nach IEC 61249-2-21
